Публічний API та рейт-ліміти на читання даних реєстру
🌐 Цей документ доступний українською та англійською мовами. Використовуйте перемикач у правому верхньому куті, щоб змінити версію. |
1. Загальний опис
Для забезпечення доступу широкого загалу до даних реєстру які вважаються публічними та забезпечення можливості для сторонніх систем отримувати такі дані в актуальному стані, обробляти та візуалізувати їх, надається можливість позначати окремі пошукові критерії (search conditions
) як публічні, що дозволить надалі використовувати їх без необхідності автентифікуватись.
2. Функціональні сценарії
-
Публікація пошукових запитів
-
Конфігурація ресурсів публічного API
-
Створення точок інтеграції для публічного API технічним адміністратором реєстру.
-
Отримання документації та використання публічного API.
-
Моніторинг стану та використання публічних пошукових критеріїв.
-
Зміна
rate-limit
-ів для існуючих точок інтеграції.
3. Ролі користувачів
-
Не авторизований користувач або стороння система
-
Розробник регламенту
-
Технічний адміністратор реєстру
4. Загальні принципи та положення
-
Публічним вважаються той API який не потребує автентифікації з боку клієнта.
-
Запити до Дата Фабрики здійснюються від імені системного користувача
-
В якості публічного API може бути представлені тільки пошукові запити (
search conditions
) -
Обмеження доступу до публічного API (ip blacklist, geoip, захист від ddos-атак) поза межами даного дизайну
-
Виставлення точок інтеграції здійснюється в два етапи - через конфігурацію регламенту моделювальником реєстру і через зміну налаштувань реєстру шляхом додавання відповідних точок інтеграції в перелік
Публічний доступ
технічним адміністратором реєстру -
Виставлення
wildecard
посилань є забороненим
5. Високорівневий дизайн рішення
В першій ітерації вирішено не виділяти окремий екземпляр API Gateway для публічного API. |
6. Моделювання регламенту реєстру
6.1. Структура регламенту
Управління доступом здійснюється на рівні конфігурації дата моделі за допомогою тегу exposeSearchCondition
6.2. Розширення для моделювання
<exposeSearchCondition public="true" name="search-laboratories-by-city"/>
При виставленні API як публічне, та моделюванні searchCondition
для них моделювальнику слід взяти до уваги наступні рекомендації:
-
Кожен
searchCondition
який має бути опублікований як публічний, має бути створений окремо для цього сценарію, не варто виставляти до публічного доступуsearchCondition
яки використовуються для кабінетів, бізнес процесів та інтеграцій з ШБО Трембіта. -
Рекомендований тип пагінації
page
, оскільки він дає змогу бачити загальну кількість записів не відображаючи їх. -
limit
для такихsearchCondition
має бути підібраний в залежності від типу даних і має бути найменшим достатнім.
7. Розгортання сервісів
Для забезпечення відмовостійкості та відокремлення публічних запитів від інших задля підвищення безпеки розгортається окремий екземпляр сервісу rest-api
.
7.1. Конфігурація NetworkPolicy
Публічний екземпляр REST API
можу бути доступний лише:
-
Користувач
public-user
зrealm
-уexternal-system
-
Тільки за допомогою метода
GET
-
Тільки до
url
які були виставлені публічно та посилання до OpenAPI специфікації -
Технічні лінки для актуатора та health-check мають бути доступні тільки в середині кластеру
8. Низькорівневий дизайн сервісів
8.1. Компоненти та їх призначення
Компонент | Призначення |
---|---|
infrastructure/monitoring |
Встановлення та конфігурація моніторингу платформи |
data-architecture/libraries/ddm-starter-swagger |
Бібліотека для генерації |
general/registry-configuration |
Конфігурація та створення ресурсів реєстру |
general/kong-admin-tools |
Конфігурація глабальних плагінів для API Gateway |
8.2. Моніторинг стану та навантаження для публічних API
Для моніторингу актуального стану API метрики знімаються з API Gateway
(Kong
) за допомогою плагіну:
apiVersion: configuration.konghq.com/v1
kind: KongClusterPlugin
metadata:
name: kong-prometheus-plugin
annotations:
kubernetes.io/ingress.class: kong
labels:
global: "true"
config:
status_code_metrics: true
latency_metrics: true
bandwidth_metrics: true
per_consumer: true
plugin: prometheus
Дана конфігурація буде застосована до всіх абсолютно точок інтеграції, які виставлені через API Gateway .
Згідно з документацією дані налаштування можуть призводити до погіршення швидкодії API Gateway -ю, тому при суттєвій деградації швидкодії перелік метрик можна переглянути в бік зменшення, і винести їх конфігурацію на рівень окремих точок інтеграції.
|
Створення сервісу для збирання метрик
apiVersion: v1
kind: Service
metadata:
name: kong-prometheus-monitoring
labels:
app: kong-prometheus-monitoring
spec:
selector:
app.kubernetes.io/name: kong
type: ClusterIP
ports:
- name: metrics
protocol: TCP
port: 8100
targetPort: 8100
та ServiceMonitor
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: kong-service-monitor
spec:
namespaceSelector:
any: true
endpoints:
- port: metrics
selector:
matchLabels:
app: kong-prometheus-monitoring
За основу Grafana Dashboard пропонується взяти офіційну.
Створення ConfigMap
з дашбордом для моніторингу
apiVersion: v1
kind: ConfigMap
metadata:
name: grafana-public-api
data:
public-api-statistic.json: |-
...
dashboardsConfigMaps:
- configMapName: grafana-public-api
fileName: public-api-statistic.json
Ключові метрики:
-
Кількість запитів по кожній точці інтеграції
-
Кількість успішних 2хх кодів, помилок сервера 5хх, та помилок клієнту 4хх, всі інші коди можуть бути винесені в окрему групу
-
Статистика швидкодії (найдовший запит, середні, найшвидший )
8.3. Отримання документації до публічного API
Отримання специфікації (OpenAPI
) для API який був позначений як публічний. (приклад)
Rate-limit
-и не застосовуються до посилання документації, проте для зменшення навантаження на сервіс, відповідь додатково кешується на API Gateway
(Kong
) за допомогою proxy-cache
плагіна.
Застосовується TTL-based
кешування.
Конфігурація якого здійснюється на рівні конфігурації плагіну через Gerrit
Загальні вимоги до конфігурації кешування:
-
Кешування встановлюється тільки посилання до документації та тільки
GET
методу -
TTL
за замовчанням 15 хвилин -
Кеш зберігається в пам`яті
API Gateway
-ю
8.4. Створення сервісного облікового запису для виконання публічних запитів.
Попри те що формально точки інтеграції є публічними, для підтримання однорідності аудиту та логування в середині платформи, такі запити будуть здійснюватись від імені службового користувача з realm
-у external-system
.
Створення службового користувача public-user
для авторизації на рівні platform-gateway
.
publicUser:
name: public-user
clientId: public-user
public: false
secretName: keycloak-public-user-client-secret
targetRealm:
name: external-system
...
8.5. Надання доступу та встановлення rate limit-ів на рівні конфігурації.
Для всіх url
з переліку має бути вимкнена перевірка заголовків автентифікації.
Налаштування сервіса мають бути такими щоб GET
запит до https://{domin}/api/public/data-factory/search-laboratories-by-city
здійснював запит до registry-rest-api-public.{registry-namespace}.svc.cluster.local:8080/search-laboratories-by-city
apiVersion: v1
kind: Service
metadata:
name: public-city-lab-route
labels:
app: registry-rest-api-public
annotations:
konghq.com/plugins: post-transformer, city-lab-rate-limiting
konghq.com/override: registry-rest-api-public:/search-laboratories-by-city
konghq.com/path: /search-laboratories-by-city
spec:
ports:
- port: 80
targetPort: 8080
protocol: TCP
name: registry-rest-api-public
selector:
app: registry-rest-api-public
Загальні вимоги до конфігурації rate-limit
-ів:
-
Лічильник запитів зберігається в пам`яті
Redis
-
Встановлюється на рівні точок інтеграції (
роутів
) -
Ведеться для кожної
IP
-адреси користувача
apiVersion: configuration.konghq.com/v1
kind: KongPlugin
metadata:
name: city-lab-rate-limiting
plugin: rate-limiting
config:
second: 5
hour: 100
limit_by: ip
policy: redis
...
9. Адміністративний доступ
Задля запобігання помилкового виставлення API в якості публічного, передбачається необхідність конфігурації таких точок інтеграції не тільки моделювальником регламенту, але і технічним адміністратором реєстру. Також технічний адміністратор реєстру має виставити rate limit
-и.
10. Управління конфігурацією реєстру

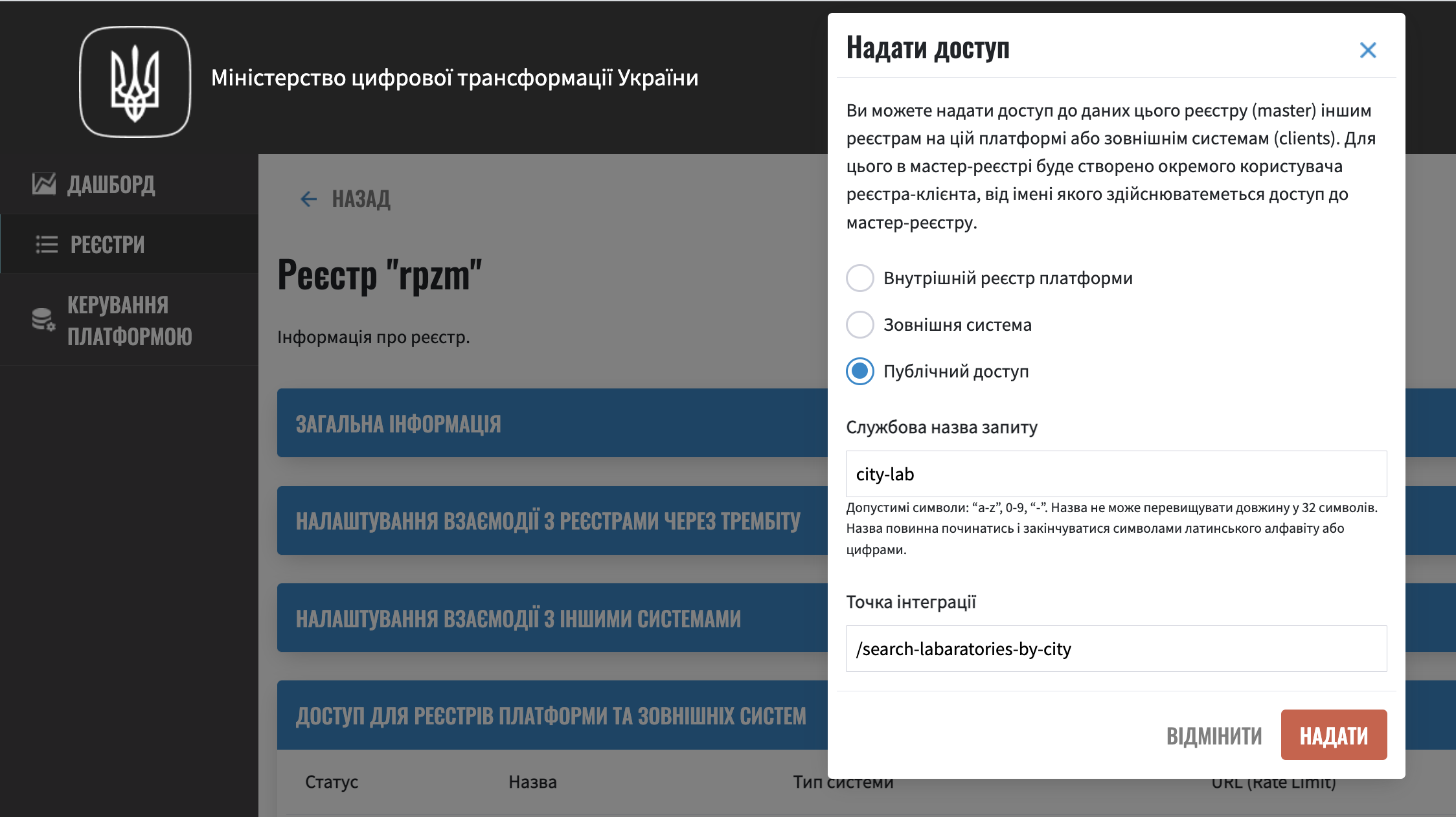

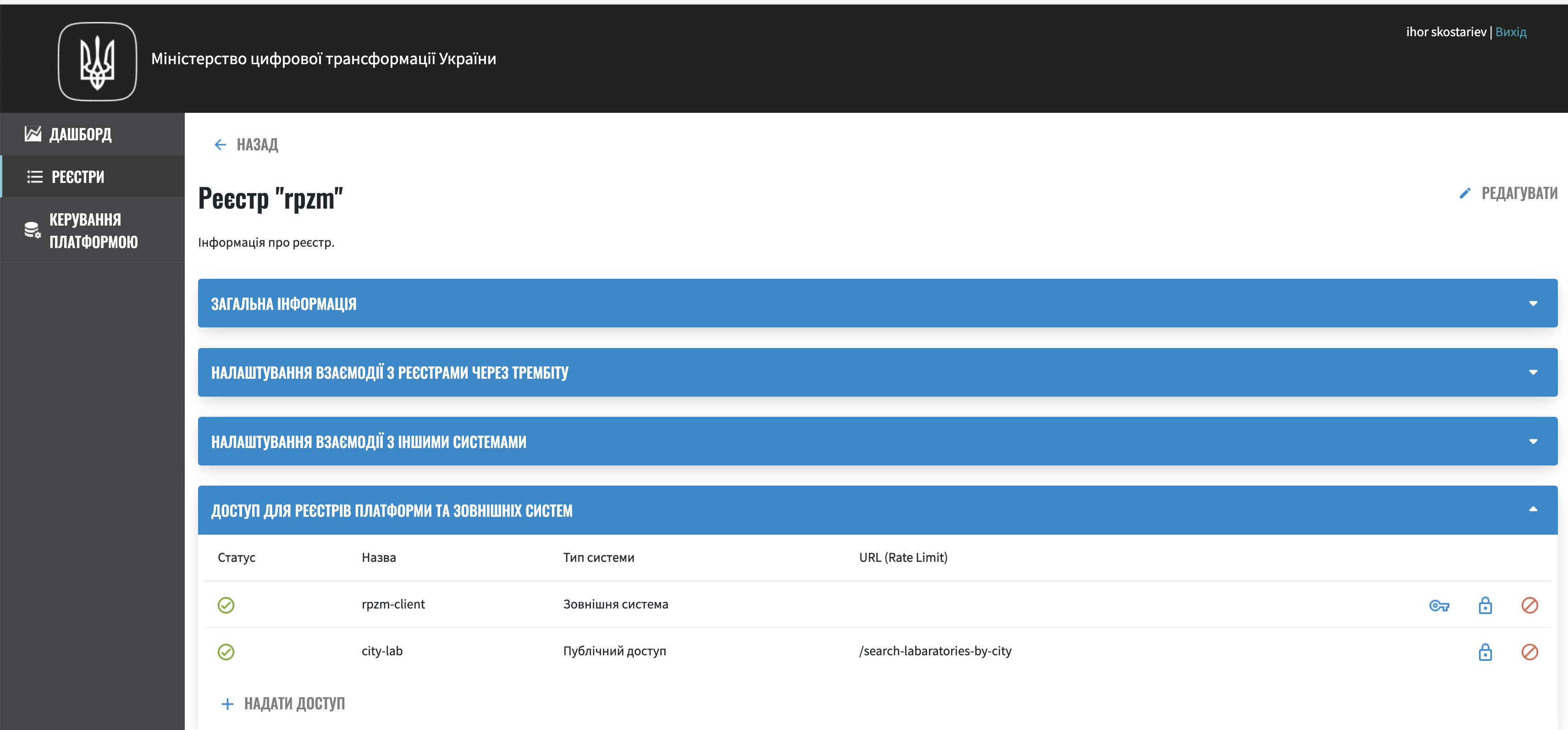

Управління здійснюється шляхом додавання технічним адміністратором реєстру шляхів до списку Публічний доступ
,
У випадку видалення існуючих точок інтеграції або тимчасове вимкнення їх при зверненні до них користувач отримує, що таких точок інтеграції не існує HTTP 404
.
10.1. Конфігурація реєстру
В Helm
чарті registry-configurations
секція публічне API
яка передбачає конфігурацію технічної назви для публічного API
, відносного шляху до точки інтеграції в public-rest-api
та лімітів.
publicApi:
- name: city-lab
enabled: true
url: /search-laboratories-by-city
limits:
second: 5
hour: 100
- ...
Поточні значення використовуються для створення kong
сервісу та конфігурації rate-limit
плагіна до нього.
При досягнені ліміту, формується відповідь від API Gateway з кодом 429 та тілом
{ "message": "API rate limit exceeded" }
Назва атрибута | Функціональне значення |
---|---|
name |
Технічна назва правила, служить унікальним ідентифікатором правила і не може бути змінена |
enabled |
Відображає стан точки інтеграції, у випадку false роут не видаляється API Gateway формує відповідь з кодом 503 |
url |
Відносний шлях до пошукового запису, може бути змінений |
limits |
Перелік лімітів які застосовуються до точки інтеграції |
11. Високорівневий план розробки
11.2. План розробки
-
Публічне API
-
Розширення схеми та бібліотеки
Liquibase
. -
Зміна шаблону розгортання для
registry-rest-api
. -
Додавання плагіну для збирання метрик з
API Gateway
. -
Адаптація та розгортання дашборд Grafana.
-
Додавання секції для конфігурації публічного
API
вregistry-configuration
. -
Додавання валідація унікальності імені та
url
на пайплайні внесення змін в реєстр. -
Додавання типу інтеграції "Публічний доступ" на рівні Технічної консолі адміністратора та конфігурації
registry-configuration
з конфігурації реєстру.
-
-
Rate limits
-
Зміна шаблону розгортання та створення плагінів
rate limit
-ів вregistry-configuration
-
Розширення секції конфігурації публічне API
rate limit
-ами. -
Додавання перевірки наявності рейт лімітів на пайплайні внесення змін в реєстр.
-
Налаштування кешування документації
-
Винесення налаштувань на рівень конфігурації реєстру.
-
Додавання можливості конфігурації через адміністративну консоль.
-
